特徴

• リニアガイドのブロックとボールねじのナットを一体化し省スペース化できます。
• 2列のゴシックアークの溝形状と45°の接触角は4方向荷重を同時に負荷することが可能です。
• 各社サーボメーカーの取付ブラケットをご用意しております。

用途

IC・LSI製造機械/ハードディスク駆動装置/OA機器スライドユニット/ウエハ搬送装置

特徴

• 特殊なカバー構造及び吸引部品を採用し、低発塵グリースを使用することでクリーン仕様を実現。
• クリーンルーム機械ISO14644-1:2015 Class4を達成(FED209E Class10相当）
• KMシリーズと同様ガイドブロックとボールネジナットを一体化したコンパクト設計

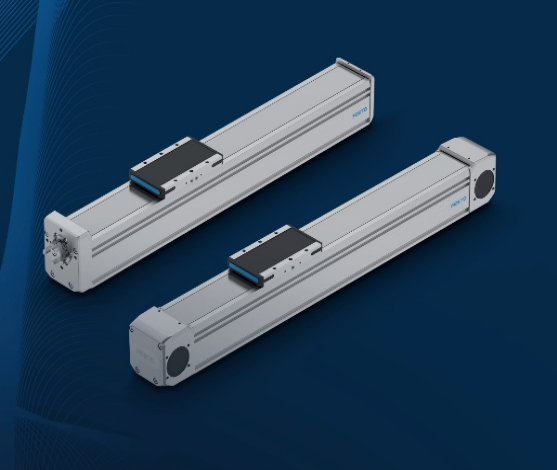

【ボールねじ／ベルトアクチュエータ　ELGD】

ボールねじアクチュエーターELGD-BSとベルトアクチュエーターELGD-TBで構成するパワフルなアクチュエーターシリーズELGDはELGAの後継機種として電動メカのオートメーションタスクに最適な製品です。ELGAとの仕様的な違いは、リニアガイドの構造を変更、ねじれモーメント力を強化した事と、ステンレスシートカバーの表面と接触する部品を無くし摩擦レスになったことで、クリーン環境にも対応しやすくなりました。

高精度：ボールねじアクチュエーターELGD-BS
標準タイプは幅30～160mmの6種類、幅広タイプ100～220mmの4種類の計10サイズの発売を予定。最大ストロークは2.5m、テーブルのサイズは2種類を用意しています。

高動特性：ベルトアクチュエーターELGD-TB
標準タイプは幅30～160mmの6種類、幅広タイプ100～220mmの4種類の計10サイズの発売を予定。最大ストロークは8.5m、様々なテーブルオプションを用意しています。

LAシリーズ ねじ式リニアアクチュエータ

ストローク：50・75・100mm MAX
推力：1kgf
速度：13.1～28.5mm/sec

LCシリーズ ベルト式リニアアクチュエータ

ストローク：300・500・700mm MAX
推力：1.0～4.0kgf
速度：5～360mm/sec

LDシリーズ ねじ式リニアアクチュエータ

ストローク：200・300・400・500mm MAX
推力：1.0～10.0kgf
速度：0.5～65mm/sec

特徴

自社工場にて部品加工から組み立てを一貫して行うことにより低コスト、短納期を実現。特にコストにおいてはボールねじを使用した製品と同等の価格を目標としており、従来ボールねじを使用していた生産ラインの更新に最適です。

特徴

クローズドループ方式のステッピングモータ仕様のものや、お客様がご使用中のサーボメーカーに合わせた取付ブラケットをご用意したモータレスタイプもご用意しています。コストを下げたいというリクエストにお応えできる商品です。
